หลักฐานจะต้องเป็นสวิตช์เลเยอร์ 3 พอร์ต - การกำหนดเส้นทางไม่สามารถระบุ VLAN ได้และจะปฏิเสธแพ็กเก็ตการกำหนดเส้นทาง VLAN ที่ทำเครื่องหมายด้วย T
การกำหนดค่าPครีม
1. สร้างรถตู้ในโหมดการกำหนดค่า VLAN และเปิดใช้งานฟังก์ชันการกำหนดเส้นทาง
2. ป้อนอินเตอร์เฟสการกำหนดเส้นทาง VLAN หรือโหมดอินเตอร์เฟสเพื่อกำหนดค่าที่อยู่ IP ของอินเทอร์เฟซและหน้ากากซับเน็ตและเปิดใช้งานฟังก์ชันการกำหนดเส้นทางพอร์ต
3. กำหนดพอร์ตให้กับ VLAN ที่เกี่ยวข้อง
การจัดสรรที่อยู่ IP ตาม VLAN
I. การกำหนดค่าที่อยู่ VLAN
1. คลิกตัวช่วยสร้างการกำหนดค่า
2. ป้อนค่า VLAN หรือสองครั้ง - คลิกรายการ VLAN จากนั้นคลิกถัดไป
3. คลิกถัดไปโดยตรงหากได้รับแจ้งเลือกไม่
4. ป้อนที่อยู่ IP และหน้ากากซับเน็ตของอินเทอร์เฟซเราเตอร์ ป้อนที่อยู่ IP และ MASK ซับเน็ตของอินเทอร์เฟซเราเตอร์ย่อย - และคลิกเพิ่มเพื่อเพิ่มลงในรายการด้านซ้าย ที่อยู่อินเตอร์เฟส sub- สามารถละเว้นได้หากไม่ได้ใช้ คลิกเสร็จสิ้นเพื่อบันทึก
5. port9.x ปรากฏในรายการ ที่อยู่ IP ของพอร์ตนี้เป็นที่อยู่อินเตอร์เฟสการกำหนดเส้นทางของ VLAN
ii. กำหนดค่าที่อยู่ IP การกำหนดเส้นทางพอร์ต
double - คลิกเซลล์ "ที่อยู่ IP" ที่สอดคล้องกับพอร์ตและป้อนที่อยู่ IP; ในเซลล์ "Netmask" ให้ป้อนหน้ากากย่อยและตรวจสอบตัวเลือก "การกำหนดเส้นทาง" ใช้พอร์ต 2.1 เป็นตัวอย่าง:
ดับเบิลคลิกพอร์ต 2.1
ในหน่วย "ที่อยู่ IP" ที่สอดคล้องกันป้อนที่อยู่ IP 10.0.1.1;
ในหน่วย "Netmask" ให้ป้อน Mask ซับเน็ต 2555.255.255.0;
ตรวจสอบตัวเลือก "การกำหนดเส้นทาง" เพื่อเปิดใช้งานฟังก์ชันการกำหนดเส้นทางของพอร์ตนี้
หมายเหตุ: ตัวเลือกฟังก์ชั่น "Proxy ARP": Proxy ARP เป็นตัวแปรของโปรโตคอล ARP สำหรับคอมพิวเตอร์ที่ไม่มีเกตเวย์เริ่มต้นที่กำหนดค่าให้สื่อสารกับคอมพิวเตอร์เครื่องอื่นในเครือข่ายเกตเวย์จะได้รับคำขอ ARP จากคอมพิวเตอร์ต้นทางและตอบกลับไปยังคอมพิวเตอร์ต้นทางโดยใช้ที่อยู่ MAC ของตัวเองและที่อยู่ TP ของคอมพิวเตอร์เป้าหมาย
หมายเหตุ: ตัวเลือกฟังก์ชัน "NetDirected Broadcasts": เลือกว่าจะเปิดใช้งานฟังก์ชันการออกอากาศของเครือข่ายโดยตรงของพอร์ตการกำหนดเส้นทางที่ระบุ
การกำหนดค่าตารางเส้นทางคงที่
iii. เปิดใช้งานฟังก์ชันการกำหนดเส้นทางสวิตช์สวิทช์
1. เลือกเปิดการตั้งค่าเริ่มต้นปิดคลิกตั้งค่าเพื่อบันทึก
2. คลิกปุ่มสร้างรายการหน้าต่างจะปรากฏขึ้นป้อนที่อยู่เครือข่ายเป้าหมายหน้ากากซับเน็ตที่อยู่ Hop IP ถัดไปยืนยันเพื่อสร้างเส้นทางจากนั้นคลิกตั้งค่าเพื่อบันทึก
iv. ตัวอย่างการกำหนดค่าการกำหนดเส้นทางแบบคงที่
1. การกำหนดเส้นทางแบบคงที่ระหว่างเราเตอร์ A และเราเตอร์ B. การกระโดดครั้งต่อไปของเราเตอร์ A คือเราเตอร์ B ซึ่งช่วยให้การสื่อสารจาก 10.0.1.0/24 ถึง Subnet 10.0.3.0/24
2. การเพิ่มรายการเส้นทางใหม่
ในหน้าต่างกล่องโต้ตอบป๊อป - ขึ้นให้ป้อนเราเตอร์ A: เครือข่ายปลายทาง: 10.0.3.0; หน้ากาก: 2555.255.255.0; ที่อยู่ฮอปถัดไป: 10.0.2.2; ลำดับความสำคัญ: 1 (ค่าเริ่มต้น)
เราเตอร์ B ในอีกด้านหนึ่งอินพุต:
เครือข่ายเป้าหมาย: 10.0.1.0; หน้ากาก: 2555.255.255.0; ที่อยู่ฮอปถัดไป: 10.0.2.2; ลำดับความสำคัญ: 1 (ค่าเริ่มต้น)

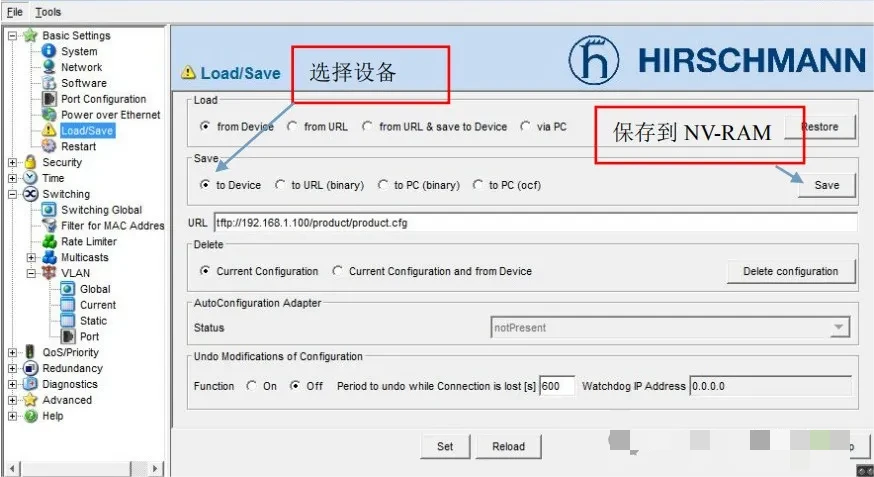

3.Select Device และบันทึกเป็น nv - ram
