วิธีการเข้าสู่หน้าการกำหนดค่าของสวิตช์ MOXA?

บทความนี้อธิบายถึงวิธีการเข้าถึงสวิตช์ MOXA เป็นครั้งแรก มีวิธีการเข้าถึงสามวิธี: คอนโซลอนุกรม, คอนโซล Telnet และเว็บเบราว์เซอร์ วิธีการเชื่อมต่อคอนโซลอนุกรมคือการเชื่อมต่อสวิตช์เข้ากับพอร์ต COM ของพีซีด้วยสายเคเบิลอนุกรม สามารถใช้งานได้โดยไม่ทราบที่อยู่ IP ของสวิตช์ วิธี Telnet และเว็บเบราว์เซอร์ใช้เพื่อเข้าถึงสวิตช์ผ่าน LAN หรืออินเทอร์เน็ต

I. การตระเตรียม​

1. ขอแนะนำให้ใช้ซอฟต์แวร์ Pcomm Terminal Emulator ซึ่งสามารถดาวน์โหลดได้ฟรีบนเว็บไซต์ทางการ Moxa

ดาวน์โหลดที่อยู่:

https: //www.moxa.com.cn/getmedia/dee5c6e {2} }e3f {{4rm

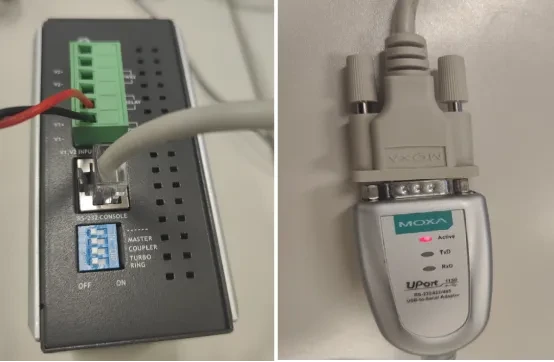

2. ใช้สายเคเบิล RJ45 ถึง db 9- f เพื่อเชื่อมต่อพอร์ตคอนโซล RS -232 ของสวิตช์ไปยังพอร์ต COM ของพีซี (หากพีซีไม่มีพอร์ตอนุกรมคุณสามารถใช้ USB ถึง RS -232

หมายเหตุ: สำหรับข้อมูลเพิ่มเติมเกี่ยวกับพอร์ตคอนโซลและสายเคเบิลคอนโซลโปรดดูที่ "เกี่ยวกับพอร์ตคอนโซลและสายเคเบิลคอนโซล"

ii. หลังจากข้างต้นทำงานพร้อมทำตามขั้นตอนด้านล่างเพื่อป้อน RS -232 ปลอบประโลม

1. เปิดโปรแกรม - เครื่องจำลองเทอร์มินัล PCOMM

2. เลือก "เปิด" ภายใต้ "Port Manager" เพื่อเปิดการเชื่อมต่อใหม่

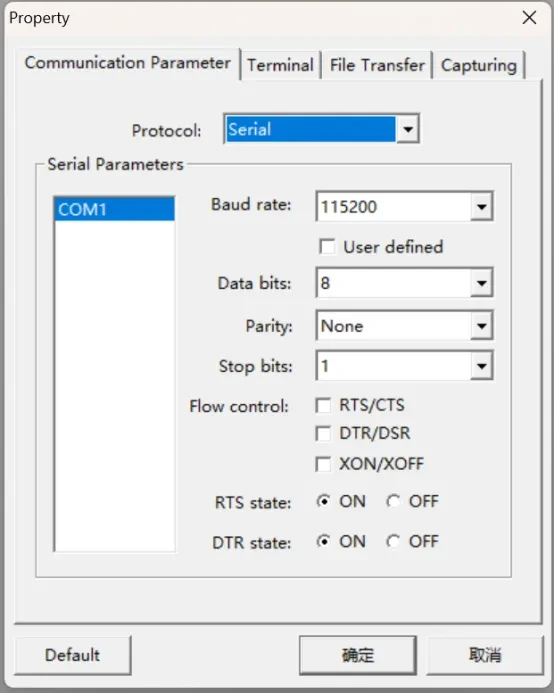

3 หลังจากเปิดหน้าต่างคุณสมบัติให้เลือก "พารามิเตอร์การสื่อสาร" เลือกพอร์ต COM ที่เหมาะสมสำหรับการเชื่อมต่อคอนโซลอัตราการรับส่งข้อมูลคือ 115200, 8 บิตข้อมูลไม่มีความเท่าเทียมกันและ 1 บิตหยุด

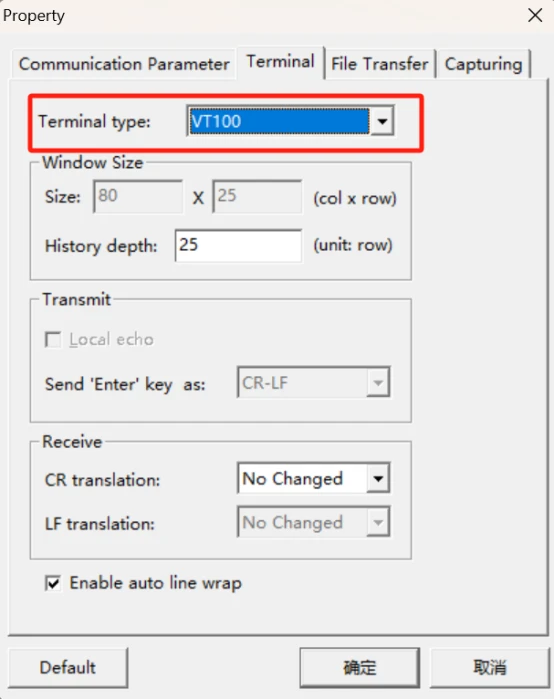

4. คลิกเทอร์มินัลและเลือก VT100 ในประเภทเทอร์มินัล คลิก "ยืนยัน" เพื่อดำเนินการต่อ

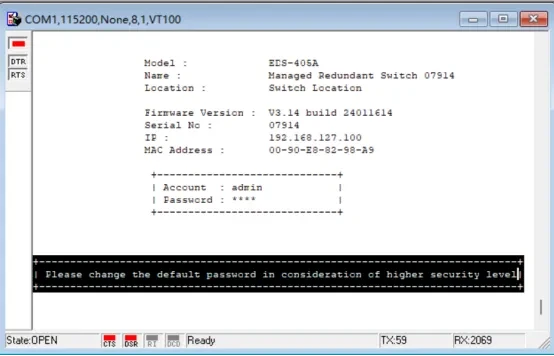

5. กด Enter และอินเตอร์เฟสเข้าสู่ระบบคอนโซลจะปรากฏบนหน้าจอ ป้อนชื่อผู้ใช้และรหัสผ่านของคุณเพื่อเข้าสู่ระบบ (ชื่อผู้ใช้เริ่มต้นคือผู้ดูแลระบบและรหัสผ่านคือ MOXA)

I. การตระเตรียม​

1. เชื่อมต่อสวิตช์และพีซีโดยตรงกับสายเคเบิลเครือข่าย

2. แก้ไขที่อยู่การ์ดเครือข่ายอีเธอร์เน็ตของพีซีที่เชื่อมต่อกับสวิตช์เพื่อให้แน่ใจว่าพีซีและสวิตช์อยู่ในเซ็กเมนต์เครือข่ายเดียวกัน (IP เริ่มต้นของสวิตช์คือ 192.168.127.253)

ii. ติดตามขั้นตอนด้านล่างเพื่อเข้าถึงพอร์ตคอนโซลผ่าน Telnet

1. คลิกเริ่ม - เรียกใช้และป้อนที่อยู่ IP ของสวิตช์ที่จะถูก telneted ในหน้าต่าง Windows Run (หรือป้อนคำสั่ง telnet จากคำสั่ง MS-DOS Prompt)

2. อินเทอร์เฟซเข้าสู่ระบบจะปรากฏบนหน้าจอ

3. กด Enter เพื่อป้อนชื่อบัญชีและรหัสผ่าน (ชื่อผู้ใช้เริ่มต้นคือผู้ดูแลระบบและรหัสผ่านคือ MOXA)

4. หลังจากเข้าสู่หน้าการกำหนดค่าให้ใช้ลูกศรขึ้น/ลงเพื่อเลือกหมวดหมู่แล้วกด ENTER เพื่อเลือก

I. การตระเตรียม​

1. เชื่อมต่อสวิตช์และพีซีโดยตรงกับสายเคเบิลอีเธอร์เน็ต

2. เปลี่ยนที่อยู่การ์ดเครือข่ายอีเธอร์เน็ตของพีซีที่เชื่อมต่อกับสวิตช์เพื่อให้แน่ใจว่าพีซีและสวิตช์อยู่ในเซ็กเมนต์เครือข่ายเดียวกัน (IP เริ่มต้นของสวิตช์คือ 192.168.127.253)

ii. ทำตามขั้นตอนด้านล่างเพื่อเข้าถึงสวิตช์ผ่านเบราว์เซอร์

1. เปิดเบราว์เซอร์ป้อนที่อยู่ IP ของสวิตช์แล้วกด Enter

2. ป้อนชื่อผู้ใช้และรหัสผ่านของคุณแล้วคลิก "เข้าสู่ระบบ" เพื่อเข้าสู่ระบบ

3. หลังจากป้อนแล้วคลิกแถบเมนูทางด้านซ้ายเพื่อเริ่มการกำหนดค่า
