การกำหนดค่าสวิตช์ Moxa Layer 3

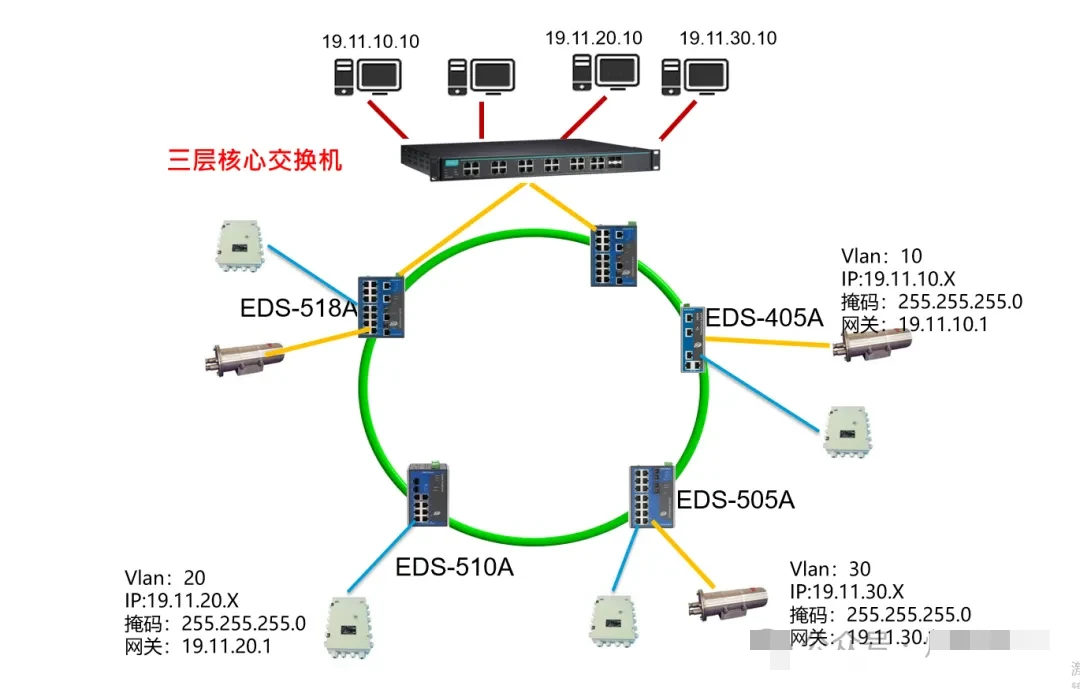

เมื่อวางแผนเครือข่ายแหวนอุตสาหกรรมของเหมืองถ่านหินสวิตช์เลเยอร์ 2 มักจะใช้ใต้ดินหรือบนพื้นเพื่อสร้างวงแหวนซึ่งส่วนใหญ่ใช้เพื่อสร้างสูง - การส่งต่อข้อมูลความเร็วภายในเครือข่ายท้องถิ่น Data Center ใช้สวิตช์ Layer 3 Core ซึ่งรวมฟังก์ชั่นของการสลับและการกำหนดเส้นทางเพื่อให้การเชื่อมต่อส่วนและการเชื่อมต่อเซ็กเมนต์และบริการระหว่างเครือข่ายการผลิตและเครือข่ายผู้ดูแลระบบ

โดยทั่วไปแล้วสวิตช์หลักของเลเยอร์ 3 จะรองรับโปรโตคอลการกำหนดเส้นทางแบบคงที่และแบบไดนามิกเพื่อใช้ฟังก์ชั่นการกำหนดเส้นทาง ต่อไปนี้เป็นตัวอย่างของการกำหนดค่าฟังก์ชั่นเลเยอร์ 3 ของสวิตช์ Moxa Layer 3 Core

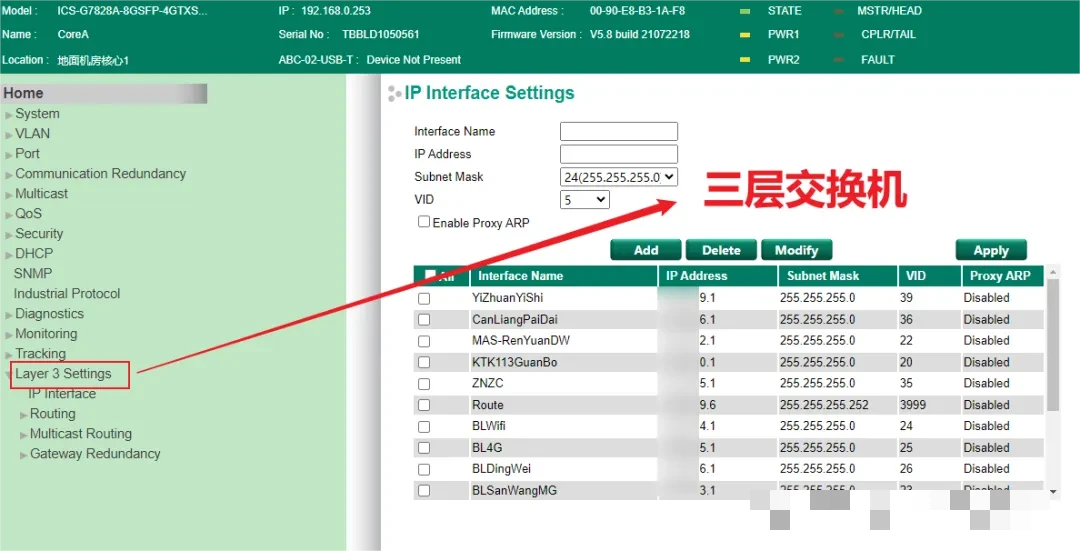

สวิตช์เลเยอร์ 3

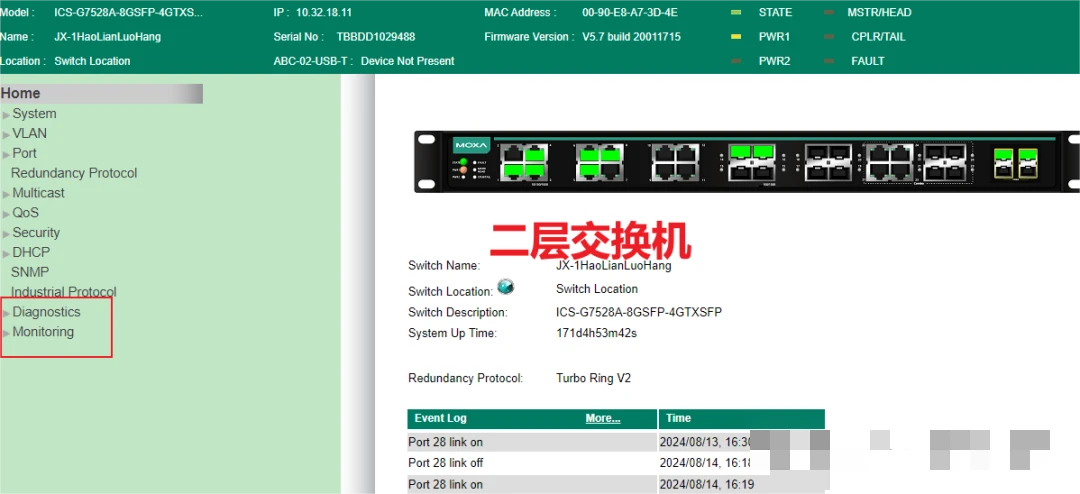

สวิตช์เลเยอร์ 2

การวินิจฉัย

การตรวจ

สวิตช์ Moxa Layer 3 และ Layer 2 ไม่มี "เมนูการกำหนดค่าเลเยอร์ 3" สวิตช์เลเยอร์ 3 สามารถบรรลุการสื่อสารข้าม - VLAN ดังนั้นพวกเขาจึงขึ้นอยู่กับ VLANS ดังนั้นต้องสร้าง VLANs ก่อนที่จะสามารถกำหนดค่าเกตเวย์ IP ได้

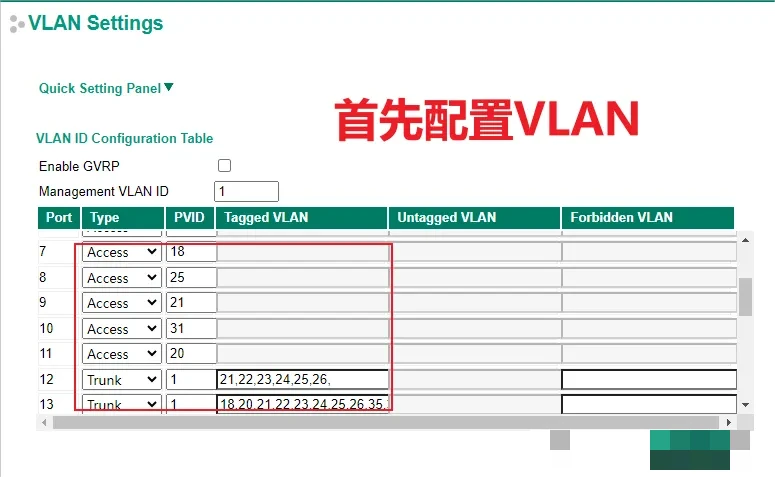

แรกกำหนดค่า VLAN

เพิ่ม VLAN ถ้าที่อยู่เกตเวย์

การกำหนดเส้นทาง: การกำหนดเส้นทางแบบคงที่

การกำหนดค่าเส้นทางคงที่

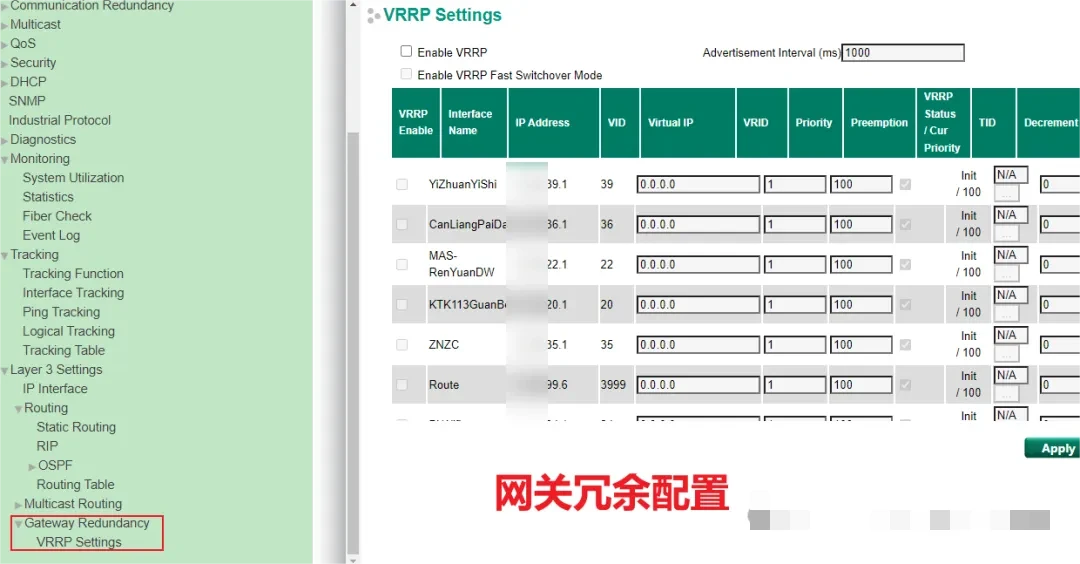

การตั้งค่า VRRP ซ้ำซ้อนของเกตเวย์

การกำหนดค่าความซ้ำซ้อนของเกตเวย์

ฟังก์ชั่นที่ใช้กันทั่วไปที่ใช้กันทั่วไปบทความนี้ใช้ฟังก์ชันเลเยอร์ - สามฟังก์ชั่น หากคู่ - Core High - การกำหนดค่า Slave ซ้ำซ้อน - สามารถใช้เป็นเกตเวย์ซ้ำซ้อน VRRP ได้แม้ว่าจะล้มเหลวอย่างสมบูรณ์ ในขณะเดียวกันการกำหนดเส้นทางชายแดนก็ต้องได้รับการออกแบบด้วยการออกแบบเส้นทางความน่าเชื่อถือสูงเพื่อให้ได้ความน่าเชื่อถือสูง
