ตัวเชื่อมต่อ PCB หน้าสัมผัสของ Phoenix รองรับกระบวนการบัดกรี THR

เนื่องจากเป็นกระบวนการสำคัญในการผลิตอุปกรณ์อิเล็กทรอนิกส์ การบัดกรีส่วนประกอบมีผลกระทบอย่างมากต่อประสิทธิภาพและคุณภาพการประมวลผลของ PCBA

กระบวนการเชื่อม THRต้องการเพียงขั้นตอนเดียวเท่านั้น

เมื่อเปรียบเทียบกับการบัดกรีด้วยคลื่นแบบดั้งเดิมหรือการบัดกรีแบบเลือกคลื่นกระบวนการบัดกรี THR (ผ่าน-ขั้นตอน-การไหล) ต้องใช้ขั้นตอนการบัดกรีแบบรีโฟลว์เพียงขั้นตอนเดียวเท่านั้นเพื่อประกอบส่วนประกอบ PCB ให้เสร็จสมบูรณ์ส่งผลให้ประสิทธิภาพการผลิตสูงขึ้น นอกจากนี้ การหลอมที่อุณหภูมิสูง-ของสารบัดกรีในระหว่างกระบวนการบัดกรีทำให้เกิดการเปลี่ยนแปลงอุณหภูมิบนบอร์ด PCB น้อยลง. ดังนั้นกระบวนการบัดกรี THR จึงกลายเป็นโซลูชันทางเทคนิคขั้นสูงสำหรับผู้ผลิต PCBA เพื่อลดต้นทุนการผลิตและปรับปรุงคุณภาพผลิตภัณฑ์

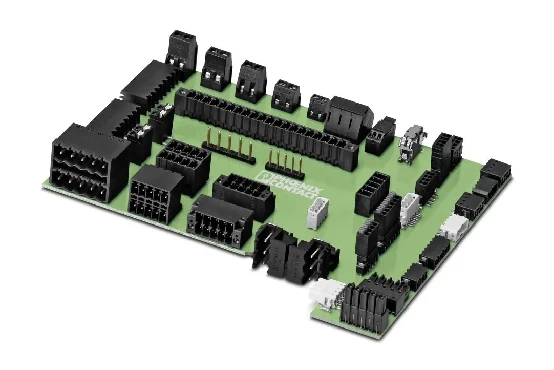

ฟีนิกซ์ติดต่อข้อเสนอตอนนี้กลุ่มผลิตภัณฑ์ตัวเชื่อมต่อคงที่และเสียบได้ PCB ครบวงจรเพื่อตอบสนองความต้องการของกระบวนการบัดกรี THRช่วยปรับปรุงประสิทธิภาพและเพิ่มประสิทธิภาพคุณภาพตลอดกระบวนการผลิตอุปกรณ์อิเล็กทรอนิกส์ทั้งหมด

ขั้วต่อแบบคงที่ที่รองรับเทคโนโลยี THR





พีทีเอสเอ็ม

เอ็มเคดีเอส 1

เอ็มดีเอส 1,5

เอสพีที 1,5

สปท

พารามิเตอร์ผลิตภัณฑ์

ฐานขั้วต่อแบบเสียบได้รองรับกระบวนการ THR





พีทีเอสเอ็ม 0,5

ดีเอ็มซีวี 1,5

ซีซีวี 2,5

พีซีวี 4

พีซี 6

พารามิเตอร์ผลิตภัณฑ์

แม้ว่าเทคโนโลยีการบัดกรี THR จะให้ข้อดีมากมายสำหรับการประกอบตัวเชื่อมต่อ แต่อุณหภูมิของเตาเผาที่สูงขึ้นและวิธีการประกอบแบบอัตโนมัติยังทำให้มีความต้องการที่เข้มงวดมากขึ้นในเรื่องความต้านทานต่ออุณหภูมิสูง-และการออกแบบโครงสร้างของตัวเชื่อมต่อ

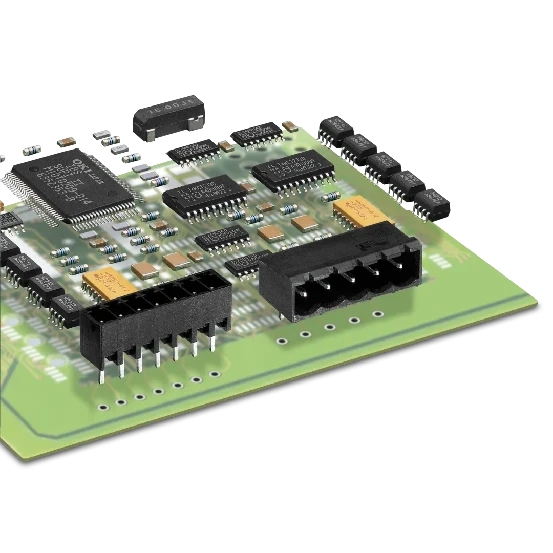

ตัวเชื่อมต่อการบัดกรีแบบรูทะลุของ Phoenix Contact- ผลิตจากวัสดุพลาสติก LCP ประสิทธิภาพสูง- ซึ่งช่วยให้แน่ใจว่าเปลือกพลาสติกจะไม่ละลายภายใต้ผลกระทบจากความร้อนของกระบวนการบัดกรี THR ที่อุณหภูมิเตาเผา 265 องศาเป็นเวลา 5~10 วินาที







พื้นที่ดูดด้านบนของตัวเชื่อมต่อได้รับการขยายเพื่อรองรับการหยิบ{0}}และการวางอย่างรวดเร็วด้วยหัวจับสุญญากาศ ในพื้นที่พินบัดกรี ช่องว่างระหว่างฉนวนและพินบัดกรีได้รับการปรับปรุงให้เหมาะสมเพื่อป้องกันการยึดเกาะของสารบัดกรี

ตัวเชื่อมต่อ THR ของ Phoenix Contact มีตัวเลือกการบรรจุทั้งแบบเทปและแบบถาด ทำให้เป็นวิธีการบรรจุที่มีประสิทธิภาพสำหรับการประกอบอุปกรณ์ ในขณะเดียวกันก็ตอบสนองข้อกำหนดความไวต่อความชื้นสัมพัทธ์ MSL อย่างเต็มที่ นอกจากนี้ยังสามารถออกแบบบรรจุภัณฑ์ตามความต้องการได้ตามความต้องการของอุปกรณ์การบรรทุกที่แตกต่างกัน

ตัวเชื่อมต่อ PCB ของ Phoenix Contact ซึ่งตรงตามข้อกำหนดกระบวนการ THR มีการใช้กันอย่างแพร่หลายในอุปกรณ์อาคารอัจฉริยะ เครื่องมือวัด อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์ไฟฟ้า เนื่องจากความน่าเชื่อถือและความเข้ากันได้ที่เหนือกว่า ซึ่งให้การสนับสนุนการเชื่อมต่อหลักสำหรับการทำงานที่เสถียรของระบบในหลายอุตสาหกรรม

อาคารอัจฉริยะ

เครื่องมือและมิเตอร์

ระบบอัตโนมัติทางอุตสาหกรรม







จากมุมมองของการพัฒนาอุตสาหกรรม การผลิตอุปกรณ์อิเล็กทรอนิกส์มุ่งเน้นไปที่กระบวนการอัตโนมัติขั้นสูงมากขึ้นเรื่อยๆ เพื่อปรับปรุงประสิทธิภาพการผลิตและคุณภาพการประกอบ PCB อย่างต่อเนื่อง Phoenix Contact จะยังคงเพิ่มประสิทธิภาพและทำซ้ำโซลูชันตัวเชื่อมต่อเพื่อให้ตรงตามกระบวนการ THR (การส่งผ่านและความรับผิดชอบ) โดยเร่งและเพิ่มขีดความสามารถให้กับการผลิตอุปกรณ์อิเล็กทรอนิกส์
